루 판, 올레 융, 마르쿠스 헤르만, 마리나 시로키흐, 산야 스토야노비치, 스테보 나즈만, 파비안 쾨르테, 신 숑, 카챠 셴케-레이랜드, 그리고 마이크 바벡

자외선 A 선과 리보플라빈(UVA/R)을 이용한 콜라겐 가교결합은 1990년대 이후 임상 치료, 특히 안과 분야에서 중요한 기법으로 부상했습니다. 임상적으로 채택되었음에도 불구하고, 상세한 메커니즘의 불명확성과 정교한 제조 공정의 필요성으로 인해 추가 조사가 필요합니다. 이 연구는  7가지 합성 펩타이드를 이용한 주요 가교 부위를 규명하고 리보플라빈의 경로를 탐구  하는 데 중점을 두어 UVA/R 가교 콜라겐에 대한 이해  를 진전시킵니다. 매개 가교 작용.

결과는 티로신 잔기가 주요 가교 부위이며, 리보플라빈  이 가교 과정에서 촉매이자 경쟁 억제제로서 이중 역할을 함을 보여줍니다. 더불어, UVA/R 가교 콜라겐 매트릭  스는 화학적으로 가교 콜라겐 매트릭스에 비해 안정성과 분해성 사이에서 더 조화로운 균형  을 보이며, 우수한 기계적 특성과 향상된 생체 적합성을 갖추고 있습니다. 생체 내 실험을 더 진행합니다.

1. 서론

콜라겐은 상처 치유, 뼈 이식, 재생, 안과 생물학, 심혈관 및 신경 조직 공학 등 다양한 생의학 분야에서 기능성 생체재료로 광범위하게 사용되어 왔습니다.     이러한 응용 분야에서 주로 콜라겐 타입 I(콜라겐)의 기능성을 최적화하기 위해 가교결합이 필수적이며, 이는 콜라겐의 기계적 특성, 생체 안정성, 생체 적합성 및 기타 기능을 향상시킵니다. 다양한 가교 기술 중에서 자외선 A선과 리보플라빈(UVA/R) 가교는 특히 유망한 기술로 두드러지며, 1990년대 초부터 안과 치료에 임상적으로 승인되었습니다.   이러한 내재된 편리함과 안전성은 다양한 생의학 분야에서 콜라겐의 적용 영역을 확장하는 데 엄청난 잠재력을 지니고 있습니다.

UVA 광가교 분야는 빠르게 발전하고 있으며, 의학 분야 전반에 걸쳐 유망한 응용 분야를 밝혀내고 있습니다. 현재 이 기술은 수술 후 유착을 최소화하는 혁신적인 하이드로겔 개발에도 확장되어 복강경 수술 회복을 촉진할 잠재력을 가지고 있습니다. 더불어, UVA/R 교차결합 무세포 돼지 각막은 보스턴 각색 실험의 잠재적 비계로 평가되고 있으며, 이는 생체 적합성과 효율성에서 상당한 진전을 반영합니다. 이 기법의 적용은 글루타알데히드 프리 심장 임플란트, 반월상 연월판 조직 공학, 통제 약물 전달 장치 등 획기적인 방법과 함께 다양화되었으며, 3D 바이오프린팅과 장기 온 칩 시스템 등 첨단 연구 분야로 확장되어 현대 생의학공학에서 UVA/R 가교결합의 역동적 잠재력을 보여줍니다.

이러한 유망한 응용 분야에도 불구하고, UVA/R 가교 연결 메커니즘은 여전히 재조사와 논쟁의 영역입니다. 많은 연구들은 리보플라빈이 주로 광촉매로서 활성 산소종(ROS)을 생성하여 콜라겐 산화와 중합을 유도하는 역할을 한다고 제안합니다. 다른 이론들은 이것이 산소 및/또는 UVA 노출에 의존하는 훨씬 더 복합적인 광화학 과정이라고 제안합니다. 콜라겐 분자의 특정 가교 부위에 대해서도 논쟁이 있는데, 일부는 비선택성을 주장하는 반면, 다른 일부는 라이-사인, 히스티딘, 아르기닌, 티로신, 메티오닌과 같은 아미노산을 지적합니다.

 UVA/R 가교 메커니즘에 대한 이러한 상반된 관점은 포괄적인 이해의 부족을 강조하며, 제조 공정 표준화와 의료기기 규제 평가에 어려움을 초래합니다. 이러한 노숙한 한계를 해소하고 콜라겐을 이용한 응용 가능성을 높이기 위해, 본 연구는 UVA/R 가교의 기본 원리를 조사합니다.

대체 기전적 설명을 탐구하고 콜라겐과 리보플라빈 간의 복잡한 상호작용을 해명함으로써, 우리는 UVA/R 가교 기술의 정교화 및 최적화에 기여할 귀중한 통찰을 제공합니다.   그러나 콜라겐의 가교 메커니즘을 조사하는 것은 역동적인 광화학 과정과 콜라겐 분자 복잡성 때문에 상당한 도전 과제를 제시합니다. 이러한 상세한 메커니즘을 해명하기 위해서는 과도한 실험 기술과 포괄적인 분석 방법이 필요하며, 일시적 중간체와 경로를 정확히 식별하고 특성화해야 합니다. 또한, 콜라겐의 물리적 및 화학적 특성이 콜라겐 원천, 종류, 가공 및 환경 요인에 의해 영향을 받아 연구에 어려움을 더하므로, 가교 과정을 완전히 이해하기 위해서는 세밀한 접근이 필요합니다.

우리 연구에서는 혁신적인 실험적 프레임워크를 채택하여, 콜라겐 상의 십자전위 교차결합 부위를 나타내는 7개의 합성 펩타이드를 합성했으며, 티로신(Y), 라이신(K), 아르기닌(R), 메-티오닌(M), 히스티딘(H), 트립토판(W), 페닐알라닌(F)과 같은 아미노산 잔기에 초점을 맞추었습니다. 이 아미노산들은 반응성 그룹과 콜라겐 분자의 비나선 영역 내 위치로 선택되었으며, 이는 가교 반응에 더 접근성이 높고 기계적 특성 향상에 필수적입니다.  (도표 1) 이 펩타이드와 천연 콜라겐을 다양한 UVA 에너지와 리보플라빈 비율에 노출시킴으로써, 우리는 액체 크로마토그래피-질량분석법(LC-MS)을 이용해 가교 결합 과정을 해부했습니다. 또한 UVA/R 가교와 화학 가교 결합을 비교하며, 라만 현미분광법을 이용해 가교 후 뚜렷한 분자 변화를 식별했습니다. 기계적 강도, 열 안정성, 열적 저항성, 세포독성을 평가했으며, 생체 내에서의 이식 시험을 통해 생체 적합성과 조직 재생 가능성을 평가하였습니다.

분자 수준에서 가교 과정을 해부함으로써, 우리 연구는 특정 아미노산의 역할과 상호작용에 대한 중요한 통찰을 밝히고, UVA/R 가교의 복잡한 역학을 밝히는 데 기여합니다. 이러한 발견은 생체재료 과학의 발전에 중대한 시의를 가지며, 첨단 생체 적합성 높고 기계적으로 견고한 생체재료 개발의 토대를 마련하여 보다 효과적이고 안전한 생의학 응용 분야로 나아갈 길을 열어줍니다.

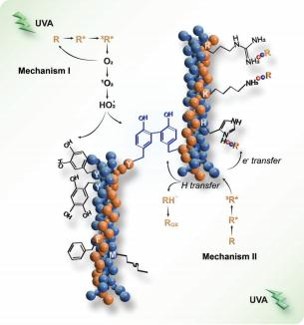

그림 1.  UVA/리보플라빈 콜라겐 가교도식. UVA: 자외선 A 빛, 광활성화의 원천. R: 기지 상태 리보플라빈. R*: 초기 UVA 노출 시 리보플라빈의 흥분 상태. 3 R*: 계간 교차 후 삼중항 상태인 리-보플라빈, 가교 반응에 참여할 수 있는 고에너지 상태. O2: 분자 산소. 1 O2: 단일자 산소, 광활성화된 리보플라빈에서 분자 산소로 에너지 전달을 통해 생성되는 반응성 산소 종. HO2 •: 하이드로페록실 라디칼. RH: 수소 공여자를 나타내는 일반 구조.  록스: 수소 이식 후 산화된 수액 드로겐 공여체. 아미노산: Y(티로신), K(라이신), R(아르기닌), M(메티오닌), H(히스티딘), W(트립토판, 돼지 콜라겐 I형에는 존재하지 않음), F(페닐알라닌).

2. 결과 및 토론

2.1. 콜라겐 매트릭스의 준비 및 특성 분석

돼지 피부에서 추출한 1형 콜라겐은 인간 조직과 매우 유사하여 조직 공학에 견고한 틀을 제공합니다. 이 형태의 콜라겐은 피부에 풍부하게 존재하고 두 개의 α1 사슬과 한 개의 α2 사슬로 구성된 명확한 삼중 나선 구조를 가지고 있어 생의학 분야에 이상적입니다(그림2A). SDS-PAGE는 쥐 꼬리 콜라겐을 대조군으로 사용한 일련의 미카니컬 균질화 행렬 후 돼지 유래 콜라겐의 완전성과 순도를 보여주었습니다.

그림 2B 는 SDS-PAGE 겔에서 돼지 피부 유래 콜라겐(P-col)과 쥐 꼬리 유래 콜라겐(R-col)의 뚜렷한 밴드를 보여주며, 각각 ≈150 및 140 kDa의 α 1 및 α2 밴드를 강조합니다. 100 kDa 이하의 밴드는 더 이상 관측되지 않았습니다. 이머(β)와 삼중체(y)에 해당하는 분자량 밴드도 구분되어 콜라겐 매트릭스의 높은 순도와 기계적 가공 후 유지된 무결성을 나타냈다. 원형 이색성(CD) 분광법은 콜라겐의 잘 유지된 삼중 나선 구조의 존재를 나타내는 특징적인 음과 양의 피크를 보여주는 추가 확인을 제공했습니다(그림2C). 이러한 높은 순도와 구조적 완전성은 가교 작용제와의 효과적인 상호작용 및 정밀한 기계적 특성 분석에 매우 중요합니다.

주사전자현미경(SEM)을 사용하여 UVA/R 가교 전후 콜라겐 매트릭스의 형태학적 변화를 평가하였습니다.  (도표 2D) 초기에는 비가교결합 콜라겐이 수화-냉동 상태에서 독특한 결정 같은 표면 텍스처를 보였으며, 이는 제조 과정에서 이루어진 균질화 및 교반/발포 과정으로 인해 결합 섬유 구조에서 벗어났다(그림 2Da). 이러한 의도적인 교란은 더 나아간 매트릭스 설계에 필요했다. 가교 결합 이후, UVA/R 가교 콜라겐 매트릭스에서 주목할 만한 형질형성이 관찰되었습니다. 1에서 20 μm 크기에 이르는 상호 연결된 공공과 구멍이 얽힌 복잡하고 다공성 있는 구조를 보여, 3차원적 복잡성을 더했다. (도표 2Db) 기공 크기의 이질성은 세포에 보다 자연스럽고 역동적인 환경을 조성하여 다양한 세포 부착, 이동, 영양분 변질을 가능하게 하여 조직 재생과 수리에 매우 중요합니다. 더불어, 재구조화된 콜라겐 섬유는 세포의 정렬과 분리를 안내하는 기계적 신호를 강화하여 생의학 응용 분야에서 보다 기능적이고 조직적인 조직 구조 형성에 기여할 수 있습니다.

더불어, 동결 건조로 인한 밀도 형성과 건조 증가는 생리학적 스트레스에 노출된 생체재료의 필수적인 특성인 기계적 변형에 대한 저항력이 향상됨을 시사합니다(그림 2Dc,d). 이러한 향상된 기계적 견고성은 다양한 물리적 조건에서 콜라겐 매트릭스의 강동성을 보장할 뿐만 아니라, 이식형 장치나 조직 SCA 올드와 같은 장기적인 생의학 응용 분야에 더 적합하게 만들어 기능 수명을 연장할 수 있습니다.

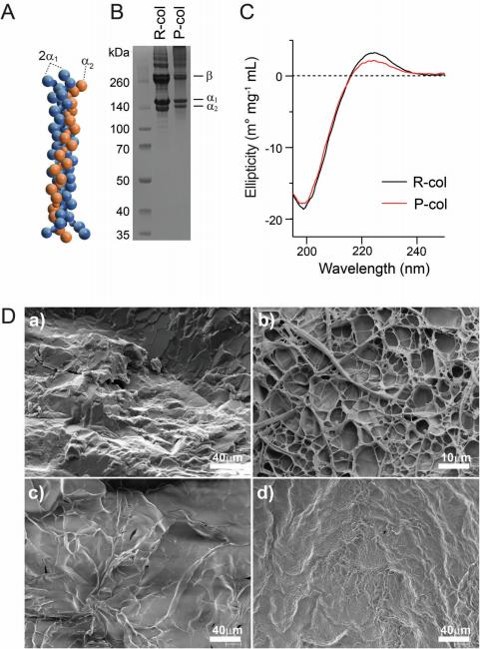

그림 2.  UVA/리보플라빈 처리 전후 콜라겐의 구조적·기계적 특성 규명. A) 콜라겐 매트릭스의 기본 구성 요소인 콜라주 유형 I 삼중 나선 구조의 분자 모델. B) 쥐 꼬리(R-col)와 돼지 피부(P-col)에서 추출한 콜라겐 유형 I의 특성 규명을 나타내는 SDS-PAGE 분석. C) R-콜과 P-콜의 원형 이색성(CD) 스펙트럼, 타원성은 콜라-겐 2차 구조의 보존을 나타냅니다. D) 비가교 콜라겐과 UVA/R 가교 콜라겐의 수화 냉동 상태(a,b)와 동화 상태(c,d)의 형태학적 검사를 보여주는 주사 전자현미경 이미지.

2.2. UVA/R 가교 메커니즘 탐구

콜라겐 매트릭스 준비의 기본 원리를 확립하고 초기 특성을 분석한 후, 우리는 매트릭스의 특성을 크게 변화시키고 증진시키는 중요한 과정인 UVA/R 가교 메커니즘을 탐구했습니다. 이 절에서는 콜라겐 분자에서 가교 결합이 형성되는 위치, 리보플라빈이 촉매 또는 참여자로서 어떤 역할을 하는지, 그리고 다양한 응용 분야에서 콜라겐 UVA/R 가교 조정의 필요성을 추가로 가정합니다.

2.2.1. 콜라겐 분자에서 교차 결합은 어디에 형성되나요?

우리 연구에서는 분자 수준에서 제1형 콜라겐의 가교 메커니즘을 탐구했으며, 가교 후 기계적 특성을 향상시키는 비나선 영역에 초점을 맞췄습니다. 우리는 티로신(Y), 라이신(K), 아르기닌(R), 메티오닌(M), 히스티딘(H), 트립토판(W), 페닐알라닌(F)이라는 핵심 아미노산을 대표하는 7가지 합성 펩타이드를 사용하여 특정 교차 부위를 규명하는 것을 목표로 했습니다. 이 아미노산들은 콜라겐 분자 내에서 고유한 반응성 기능과 전략적 위치로 선택되었습니다(그림 S1, 형성 지원 과정). 구체적으로, 티로신(Y)은 공유 결합을 할 수 있는 반응성 페놀 그룹을 가지고 있습니다. 라이신(K)과 아르기닌(R)은 화학 결합 형성을 위한 칸디데이트(can-didate)인 아미노기를 갖추고 있습니다.

히스티딘(H)은 이미다졸 고리에 의해 숯불로, 페닐알라닌(F)은 아로마틱 고리에 의해 타격화되며, 두 경우 모두 반응성 부위를 자극합니다. 우리의 LC-MS 분석은 뚜렷한 패턴을 제시했습니다: UVA/R 치료 후 변형은 티로신 함유 펩타이드에서만 발생했으며, 이는 공유 공유 디티로신 연관 연령의 생성에 기인할 가능성이 큽니다(그림 3A,B). 이 특이성은 펩타이드를 포함한 다른 여섯 아미노산에서 공유 결합 생성물이 없다는 점에서 더욱 강조되었으며, 이는 가교 메커니즘에서 타이로신이 우선적으로 차지함을 강조했습니다(그림 S2 및 S3, 보조 정보). 합성 펩타이드 연구에서 처음 가정된 디티로신 형성 경향은 UVA/R 가교결합 콜라겐의 가수분해액에 대한 LC-MS 분석으로 결정적으로 입증되었습니다(그림 3C,D).

UVA/R 가교 콜라겐 검사 과정에서, 질량분석에서 다중 반응 모니터링(MRM) 모드를 사용하여 디티로신을 신뢰성 있게 확인하고, 디티로신 표준과의 비교를 통해 인증하였습니다. 특히, 콜라겐 가수분해물에 대한 LC-MS 정밀 조사에서 디티로신 표준과 매우 유사하지만 구별되지 않는 피크가 발견되었습니다. 콜라겐 분자 내 이성체 또는 공간적 변이가 있을 가능성을 인정하여, 질량 계산에 근거해 일치하는 봉우리들이 디티로신 형태를 나타낼 수 있다고 신중하게 추론합니다(그림 S4, 지원 정보). 돼지 1형 콜라겐의 단백질 순서(COL1A1은 접근 번호 A0A1S7J210, COL1A2는 A0A1S7J1Y9)에 따라, 전체 콜라겐 분자는 282.85 kDa의 분자량을 보여야 하며, 여기에는 13개의 티로신 잔기가 포함되어 3152개의 아미노산 잔기가 포함되어야 합니다.

이 모든 티로신 잔기가 동등하게 반응하며 가교에 적합하다고 가정하면, LC-MS 재분석은 콜라겐 매트릭스 내 가교 티로신의 보수적 추정치가 최소 14.3%임을 암시합니다(그림 S5, 지원 정보). 이 추론은 UVA/R 조건에 의해 형성된 콜라겐 가교 범위를 평가하는 데 매우 중요하며, 그 메커니즘에 대한 이해를 풍부하게 합니다.

가수분해된 UVA/R 가교결합 콜라겐에서 디티로신의 입증은 가교 도식에서 티로신의 배타성을 입증하는 중요한 증거입니다. 이러한 증거는 합성 펩타이드 실험 결과를 반영할 뿐만 아니라, 콜라겐 모체에서 티로신 가교의 실질적 중요성을 잘 보여줍니다. 디티로신의 존재는 성공적인 가교 결합의 분자적 특징으로서, 생의학 활용에 맞춘 콜라겐 내 UVA/R 가교 기술 개선에 매우 중요한 통찰을 제공합니다.

2.2.2. 리보플라빈: 가교 촉매제 또는 참여자인가?

콜라겐 가교에서 리보플라빈의 역할을 탐구함으로써, 우리의 연구는 리보플라빈이 촉매이자 조직 결합자라는 이중 기능을 밝혀냅니다.  펩타이드와 콜라겐 시스템 모두에서 티로신과 리보플라빈 비율의 관계를 조사함으로써, 낮은 비율에서는 가교 결합 에카시와 리보플라빈 사이에 양의 상관관계가 나타나고, 농도가 높아질수록 반대로 나타나는 유사한 주목할 만한 추세를 관찰했습니다(그림 3E). 예를 들어, 콜라겐에서는 리보플라빈 농도가 낮아(티로신/리보플라빈 비율이 1/0.0625에서 1/0.25) 비가교 콜라겐에 비해 저장 연령 계수가 유의미하게 증가했습니다. 하지만 높은 농도에서는 저장 계수가 급격히 감소했습니다(그림 3F).

리보플라빈 농도가 높아졌을 때 콜라겐 매트릭스의 기계적 강도가 눈에 띄게 감소하는 현상은 그 기전을 탐구하게 만들었습니다.  우리의 연구는 이론적 동역학 모델에 의해 진행되었으며, 이는 리보플라빈 매개 인-가교 두 경로가 주변 산소 농도에 대해 중요한 의존성을 가진다는 것을 시사했습니다. 이 모델은 우리의 발견에 영감을 주었는데, 가교 결합 효율은 특히 산소 공급이 안정적인 환경에서 리보플라빈 농도에 현저히 민감하다는 것입니다.

이 리보플라빈의 미묘한 광화학 거동은 UVA 여기 시 두 가지 주요 반응 경로를 제시하며, 이는 그림 1에 나타난다. 초기에는 리보플라빈이 광촉매 역할을 하며, 주로 콜라겐의 비나선형 영역에 위치한 티로신 잔기에서 분자 간 가교를 촉진하는 ROS를 생성합니다. 이 과정은 매트릭스의 미-캐니컬 특성을 강화합니다. 그러나 리보플라빈 농도가 높아질수록 대체 경로가 우세해지는데, 이 경로에서는 리보플라빈이 가교 반응에 적극적으로 참여하여 ROS를 감소시키고 그에 따른 가교 효율이 감소합니다. 더 나아가, 전자 전달 과정은 라이신, 히스티딘, 아르기닌과 같은 양전하를 띤 아미노산 잔기와 음전하를 띤 리보플라빈 간의 상호작용을 유도하여 콜라겐 매트릭스의 기계적 특성에 영향을 미칠 수 있습니다. 이 점은 추가적인 실험적 검증이 필요합니다.

또한, 콜라겐 ma-trix 가교를 위한 UVA 노출도 연구에서 최적화되었습니다. 그림 3E에서 볼 수 있듯이,  콜라-겐 매트릭스 가교에 대한 최적의 UVA 노출은 10800 mJ cm_2임을 나타냅니다. 이 UVA 용량 이후로는 콜라겐 매트릭스의 저장 계수가 눈에 띄게 감소하여 과노출로 인해 콜라겐 스캐프 폴드가 손상될 가능성을 시사합니다. 흥미롭게도, 펩타이드 가교관의 경우 최적의 UVA 용량은 600 mJ cm_2으로 현저히 낮았다(그림 S6, 지원 정보); 또 다른 연구에서 Ue-mura 등은 인간 상아질 콜라겐 가교에 최적의 UVA 노출이 1600 mJ cm_2임을 확인했습니다.

전반적으로 이러한 통찰은 UVA/R 가교 메커니즘의 추가적인 층을 밝혀내어, 실용적 응용을 위해 리보플라빈 농도와 UVA 노출을 미세 조정해야 할 필요성을 강조합니다. 생체 내 조직 환경과 시험관 내 콜라겐 가교 시스템 간의 뚜렷한 차이는 상당하다. 콜라겐 공급원(티로신 잔기 함량), 농도, 밀도, 완충 조건의 차이로 인해 최적의 가교 결과를 달성하기 위해 리보플라빈 농도와 UVA 노출을 조절하는 맞춤형 접근법이 필요합니다.

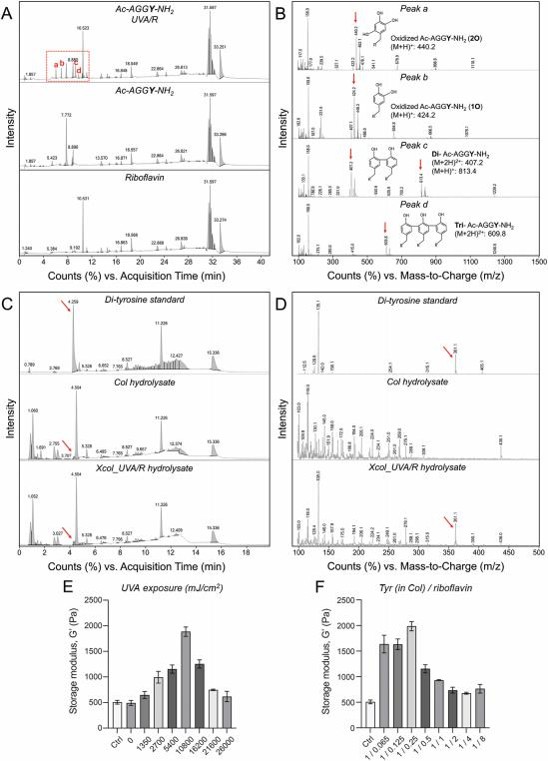

그림 3.  콜라겐 내 UVA/R 가교 메커니즘 해부. A) AC-AGGY-NH2 펩타이드의 UVA/R 처리 후 LC-MS 크로마토그램, 대조 샘플은 Ac-AGGY-NH2와 리보플라빈입니다.  B) UVA/R 처리된 Ac-AGGY-NH2 크로마토그램에서 새로 출현한 피크(a–d)와 상관관계 있는 질량 스펙트럼. C) 디티로신 표준 및 비가교 콜라겐 및 UVA/R 가교 콜라겐의 가수분해 LC-MS 크로마토그램, D) 해당 질량 스펙트럼. E) UVA 노출에 따른 콜라겐의 저장 계수(cm_2 G')는 용량 의존적 기계적 특성 증가를 보여줍니다. F) 콜라겐 내 티르/리보플라빈 비율에 따른 저장 계수(G')로, 리보플라빈 농도의 변화가 콜라겐 매트릭스의 기계적 강도에 미치는 영향을 보여줍니다.

2.3. UVA/R과 화학적 가교결합이 콜라겐 매트릭스에 미치는 영향에 대한 비교 조사

UVA/R 가교 메커니즘의 복잡성을 밝힌 후, 우리는 다양한 화학 가교 기법이 콜라겐 매트릭스에 미치는 영향을 종합적으로 평가하기 위한 비교 연구로 주목했습니다. 각 분석은 UVA/R 및 기타 화학적 가교 결합 기법에 의해 유발되는 구조적·기능적 변화에 대한 전체론적 이해에 기여합니다.

2.3. 1. 라만 미세분광법

라만 미세분광법은 다양한 가교 기법을 적용한 콜라겐 매트릭스의 분자 무결성에 대한 깊은 통찰을 제공했습니다. 상세한 피크 할당과 관련 참고문헌은 표 S3(지원 정보)에 정리되어 있습니다. 본 연구에서 Col UVA/R 가교결합 콜라겐(Xcol_UVA/R)과 EDC/NHS 가교 콜라겐(Xcol_EDC/NHS)은 비가교 콜라겐(Col)과 비교했을 때 전형적인 2차 구조 구조를 유지했으며, 이는 모든 샘플(아마이드 III(1260 cm_1), 아미데 II(1452 cm_1), 아미드 I(1664 cm_1)에서 일관된 아마이드 밴드로 입증되었습니다(그림4A).

스펙트럼 분석 결과, 콜라겐의 특징적인 삼중 나선 구조는 주도적이었으나, UVA/R 및 EDC/NHS 가교 반응에 관여하는 아미노산의 측사슬 진동과 관련된 피크 강도(815, 936, 971, 1080 cm_1)가 현저히 감소함을 보였다. 이러한 발견은 콜라겐의 ar-chitecture 내에서 미묘하지만 명확한 분자 재배열, 특히 라이신, 하이드록실리신, 티로신 잔기 내에서 C-C 늘어남, C-C 늘어나는 흔들림, CH3 흔들림 등 교차 과정에 중요한 진동 모드의 재배열을 시사합니다.

특히, 강도 환원의 정도는 EDC/NHS 가교결합 콜라유에서 더 두드러지게 나타나, UVA/R 가교결합에서 티로신 매개 가교결합보다 라이신 및 하이드록시리신 매개 가교 함량이 더 높음을 나타낸다. EDC/NHS 교차 후 936 cm_1에서 927으로의 흥미로운 이동은 가교 후 프로린 잔기 포장으로 인한 10시온의 증가를 암시할 수 있다.

다변량 주성분 분석(PCA)을 통한 추가 조사는 이러한 구조적 뉘앙스를 확인하며, 처리되지 않은 샘플과 교차 연결 샘플을 구별했습니다(그림 4B–D). PC-3와 PC-4 점수의 뚜렷한 군집은 각 처리마다 고유한 분자적 기초를 명확히 했으며, UVA/R 가교결합은 화학적 대응 방식과 비교했을 때 뚜렷한 분자 지문을 나타냅니다. PC-3 점수는 Xcol_UVA/R 스펙트럼에서 양성 점수가 나타났고, Col 및 Xcol_EDC/NHS에 대한 음성 점수가 나타났습니다. 이 추세는 PC-3 부하 그래프에서 미르-로딩되었으며, 936 cm_1(프로라인)와 1688 cm_1(아미드 I)에서 두드러진 피크를 특징으로 한다.

이와 함께 PC-4 점수는 Xcol_UVA/R과 Xcol_EDC/NHS 모두에서 양성 범위를 보여주었고, Col 스펙트럼은 음수 범위에 집중되었습니다. 해당 PC-4 하중은 896, 980, 1099, 1309, 1439, 1655 cm_1에 가교 관련 피크를 정확히 표시하여 진동 모드 0(C-C), 0(C-N), CH3 / CH2의 꼬임, 굽힘, 흔들림 모드 변형 등을 나타내며, 관측된 가교 구동 분자 구분을 강화합니다.

라만 미세분광법은 콜라겐 교차 후 분자 수준에서 일어나는 변화와 UVA/R 및 EDC/NHS 방법으로 콜라겐 교차 간의 다양한 특성 특성을 밝히는 분자 지문 패턴을 제공했습니다. 이러한 분광학적 발견은 첨단 생의학 응용 분야에서 콜라겐의 기능화를 안내하는 데 중추적입니다.

2.3.2. 소화 콜라겐 매트릭스의 크기 배제 크로마토그래피

콜라겐제 소화 샘플의 크기 배제 크로마토그래피(SEC)는 가교 후 콜라겐 매트릭스의 분자 프로필에 뚜렷한 차이가 있음을 보여주었습니다(그림 4E–G). 콜라게나제는 주로 콜라겐 분자 내 펩타이드 결합을 특징적인 글리-X-Y 삼중항에서 절단하는데, 여기서 X와 Y는 종종 프로라인 또는 하이드록시프롤린 잔기이기 때문에, 효소 이형성 과정을 통해 더 작은 펩타이드 조각이 생성됩니다. 특히 피크 1 영역에서 두드러지는 가교 시료에서 더 큰 펩타이드 조각의 존재는 가교 절단이 효소 절단을 방해하는 데 얼마나 효과적인지를 나타냅니다. 이 발견은 특히 UVA/R 가교 결합 삼-플에서 두드러졌는데, 이 과정에서 상당한 펩타이드 물질이 어느 정도 유지되었습니다.

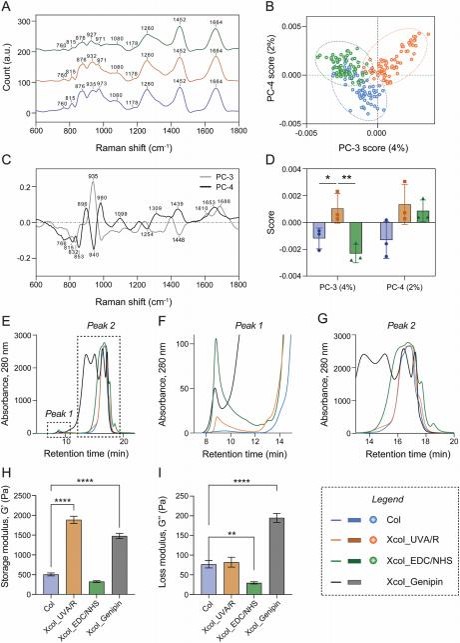

그림 4.  비가교 콜라겐(Col), UVA/R 가교 콜라겐(Xcol_UVA/R), EDC/NHS 가교 콜라겐(Xcol_EDC/NHS), 그리고 제니핀 가교 콜라겐(Xcol_Genipin) 매트릭스의 종합적 특성 분석. A–D) 라만 미세분광 분석: (A) 뚜렷한 피크와 패턴을 강조하는 평균 라만 스펙트럼. 각 조건은 최소 세 번(n ≥  3번)을 복제했으며, 각 복제마다 여러 스펙트럼을 획득했습니다(n≥ 25). 다변량 데이터 분석 결과에는 PC-3 및 PC-4(C)의 PCA 스펙트럼 부하, PC-4와 PC-3(B)의 점수 그래프, 그리고 SD(D)± 평균 값으로 PC-3 및 PC-4 점수를 통계적으로 표현한 주성분 분석(PCA) 결과가 포함됩니다. (B)의 신뢰 타원은 95% 신뢰구간을 나타냅니다. E–G) 크기 배제 크로마토그래피 분석: 자외선 검출기를 사용해 검출된 콜라겐 매트릭스의 거동을 묘사하는 흔적. 봉우리 1과 봉우리 2의 근접 사진은 (F)와 (G)에 자세히 나와 있습니다. 주파수 스윕 중 플래토 LVE 영역에서 추출되는 동적 H) 저장 모듈러스(G')와 I) 손실 모듈러스(G'').

화학적으로 가교결합된 시료와 유사합니다. 이러한 관찰은 UVA/R 가교결합이 EDC/NHS와 제니핀과 같은 전통적인 화학 기법과 콜라겐 매트릭스를 효소 소화로부터 보호하는 데 유사한 효능을 보여준다. 더불어, UVA/R 가교는 화학 가교에 비해 더 적은 부산물로 유리한 지질 프로필을 보여주었습니다.

EDC/NHS 및 제니핀 처리 샘플의 크로마토그램에서 추가 피크가 나타났으며, 이는 생의학 응용 분야에서 세포독성 발작을 유발하거나 면역 반응을 유발할 수 있는 부산물의 존재를 시사합니다. 반면, UVA/R 가교 공정은 더 깨끗하고 단편화가 적은 프로파일을 가져왔으며, 이는 생체 내 적용에서 더 유리한 안전성 프로파일로 이어질 수 있습니다. UVA/R 가교가 주도하는 분자 무결성과 낮은 부산물 프로필은 재생 의학을 위한 콜라겐 기반 생체재료를 제조하는 강력한 방법으로 자리매김합니다.

2.3.3. 유변학적 특성

동적 전단 응력 진폭과 주파수 스윕으로 분석된 가교 콜라겐 매트릭스의 유변학적 특성은 생리학적 온도에서 각 가교 전략의 기계적 함의에 대한 통찰을 제공했습니다. (도표 4H,I) Xcol_UVA/R은 저장 탄성 계수로 입증되어 탄성 프로필이 향상되었으며, 재료 탄력의 상관적 손실은 없었습니다. 이러한 탄성과 내구성의 균형은 UVA/R 가교가 콜라겐 스캐폴드의 기계적 무결성을 강화할 수 있으면서도 에너지를 흡수하고 소모하는 능력을 희생하지 않을 수 있음을 강조합니다. 이는 역동적인 생리 환경을 유지해야 하는 생체재료에 필수적인 특성입니다.

반면, Xcol_EDC/NHS는 예상보다 낮은 저장 방식(도표 4I)을 제시하여, EDC/NHS와의 화학적 가교결합이 물질을 변화시키긴 하지만 콜라겐 매트릭스의 탄성 특성을 균일하게 향상시키지는 않을 수 있음을 시사합니다. 이 발견은 기계적 특성이 전제 조건인 상황에서 EDC/NHS 가교 결합 재료의 적용에 시사점을 가져올 수 있습니다. 반면, Xcol_Genipin은 저장 계수가 높아 스티니스에 뚜렷한 주름이 생겼다. 그러나 강성이 높아지면서 특히 셀룰러 활동과 관련하여 재료의 기능적 호환성에 제한이 있을 수 있습니다. 과도하게 성병에 노출된 물질은 세포 재생과 통합에 매우 중요한 세포 이동과 증식을 방해할 수 있습니다.

종합해 볼 때, UVA/R 가교결합은 강성과 유연성의 최적의 균형을 달성하여 세포 기능에 기여할 수 있어 재생의학을 위한 콜라겐 기반 스콜드 개발의 유망한 길을 제시합니다.

2.3.4. 열 안정성

그림 5A, B에 표시된 주사 주사 열측정(DSC) 측정은 콜라겐 매트릭스의 열 안정성에 대한 중요한 통찰을 제공했습니다. DSC 곡선에서 피크로 관찰되는 변성 템페라(Tm)는 안정화 수소 결합의 붕괴로 인해 콜라겐 삼중 나선이 풀리기 시작하는 전환점을 표시합니다. 이 열 사건은 열 흡수와 함께 발생하며, 이는 엔탈피 변화(ΔH)로 정량적으로 측정됩니다.

우리 연구에서는 교차 결합 콜라겐 샘플에서 Tm 수치가 눈에 띄게 상승하는 것이 기록되었습니다. 구체적으로, Xcol_UVA/R과 Xcol_EDC/NHS는 각각 75 °C와 76.0 °C에서 Tm 값을 나타내며, 생리학적 온도에서 구조적 완전성을 유지하는 데 도움이 될 수 있는 열 안정성이 향상되었음을 나타냅니다. Xcol_Genipin은 60.1 °C에서 낮은 온도를 보이지만 비가교 콜라겐에 비해 열저항이 증가합니다. 그림 5B에 나타난 변성 과정과 관련된 엔타르피 변화(ΔH)는 이러한 결과를 뒷받침하며, Xcol_UVA/R과 Xcol_EDC/NHS는 가교로 인해 강화된 콜라겐 구조를 파괴하는 데 필요한 에너지를 반영하는 상당한 열 흡수를 보여줍니다. 이러한 열역학적 특성은 가교 결합이 콜라겐 매트릭스에 추가적인 안정성을 제공하는데, 이는 생체 내 열응력 하에서의 성능에 매우 중요합니다.

2.3.5. 열화 저항성

본 연구는 인산염 완충식염수(PBS)와 콜라겐제 소루션을 사용하여 생리학적으로 관련 있는 조건에서 교차 콜라겐 매트릭스의 비교 분해 분석으로 확장되었습니다(그림 5C,D). Xcol_UVA/R의 분해 프로파일은 특히 설득력이 뛰어났으며, 화학적으로 가교결합된 매트릭스와 동등한 저항성을 보여, 비가교 콜라겐에 비해 상당한 개선을 보였습니다. 이 관찰은 매우 중요한데, UVA/R 가교 콜라겐의 분해 저항성을 화학-가교 변이체와 직접 비교한 최초의 연구입니다. Xcol_EDC/NHS는 PBS에서 30일 후에도 질량의 60% 이상을 유지하는 뛰어난 내구성을 보여주었으며, 이는 안정성이 가장 중요한 응용 분야에서 잠재력을 보여줍니다. 제니핀 가교결합 콜라겐은 콜라겐제 용액에서도 놀라운 저항성을 보여, 효소 분해가 활발한 환경에 적합함을 시사합니다.

그러나 이러한 화학적으로 교차결합된 매트릭스의 견고성은 조직공학 맥락에서 우려를 낳는데, 이는 스캐폴드 분해 속도론이 조직 재생과 동기화되어야 하는 상황입니다. [75] 너무 느리게 열화되는 생체재료는 신조직 형성의 섬세한 과정을 방해하여 세포 이동, 혈관 형성, 자연스러운 재형성 과정을 방해할 수 있습니다. [30] 더불어, 비열화 물질의 지속적인 존재는 지속적인 염증 반응을 유발하여 치유 결과에 부정적인 영향을 미칠 수 있습니다. [31] 이들 공학에서는 이상적인 생체재료가 초기에는 저의 기학적 지지를 제공하지만 점차 새로 형성된 이들에게 그 자리를 내주어야 한다. 따라서 비계에서 자연 조직으로의 이음새 없는 전이가 되도록 분해 속도를 최적화하는 것이 매우 중요합니다. 우리의 연구 결과는 콜라겐 기반 스캐폴드 설계에 있어 미묘한 접근법의 필요성을 강조하며, 초기 조직 수리를 지원하고 만성 염증이나 기타 부정적 반응을 유발하지 않고 자연 조직 통합을 가능하게 하는 섬세한 균형을 목표로 합니다.

2.3.6. 시험관 내 세포독성 검사

콜라겐 매트릭스의 생체 적합성은 DIN EN ISO 10993–5: 2009 및 DIN EN 10993-12: 2021 가이드라인을 따라 L929 섬유아세포를 이용한 CCK-8 분석법을 통해 평가되었습니다. 이 표준은 생체재료가 대조군의 70% 이하로 세포 생존율을 낮추지 않아야 생체 적합성으로 간주된다고 전제합니다. 그림 5E에서 보듯, 교차 결합 콜라겐 매트릭스(특히 울타리Xcol_EDC/NHS)는 세포 생존력이 저하되어 잔류 가교결합제나 부산물로 인한 잠재적 세포독성을 시사합니다. 반면, Xcol_UVA/R은 생존율이 80% 이상으로 생체 적합성 임계값을 초과했으며, 이는 안정성과 분해의 균형이 유리하여 조직 공학 응용에 적합함을 나타냅니다.

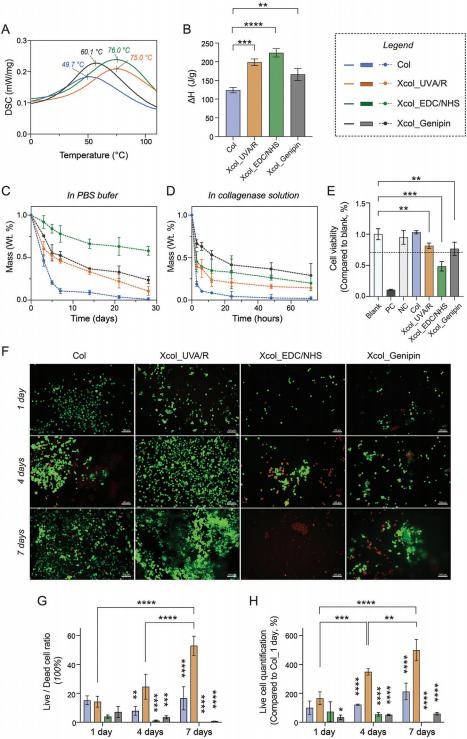

그림 5.  콜라겐 매트릭스의 특성 규명 및 시험관 내 생물학적 평가. A) 콜라겐 행렬의 열 전이를 나타내는 차동 주사 양도 측정법(DSC) 곡선, 최고 온도(Tm)가 표시됨. B) 콜라겐 매트릭스의 변성 과정에서 엔탈피 변화(Δ H). 시험관 내 분해 과정에서 C) 인산염 완충식염수(PBS) 용액과 D) 콜라겐제 용액에서 질량 손실. E) ISO 10993–5 기준에 따라 CCK-8 분석법을 이용한 L929 섬유아세포를 이용한 시험관 내 세포독성 검사. F) 씨앗 후 1일, 4일, 7일 시점에 콜라겐 스캐폴드 위에서 배양한 L929 세포의 생사(칼세인-PI) 염색을 대표하는 공초점 레이저 주사 현미경(CLSM) 이미지. G) ImageJ 소프트웨어를 이용한 CLSM 이미지에서 도출된 생세포/사망세포 비율의 정량 분석. H) 연구 기간 전반에 걸친 세포의 생존 가능성과 증식을 강조하는 생존 세포의 정량화. (G)와 (H) 부분에 대한 통계적 평가는 다양한 시점에서 다중 비교를 위해 ANOVA를 사용하여 수행되었으며, Xcol_UVA/R 그룹과 다른 그룹들 간의 구체적인 비교가 이루어졌습니다. (생체-죽음 염색 이미지의 스케일 바는 100에 해당  합니다μ초록색 m. 칼세인, 빨간색 PI).

생체 염색(그림 5F)과 그 후속 정량 분석(그림 5G,H)은 세포 생존과 증식을 지원하는 우수한 Xcol_UVA/R의 퍼포먼스를 더욱 강조했습니다. 초기에는 1일째에 Col과 Xcol_UVA/R 그룹의 생존/사망 비율이 유사했으며, 이는 그림 5E에 나타난 추출 세포독성 검사 결과를 뒷받  침합니다. 그러나 배양이 4일차와 7일차로 진행되면서 Xcol_UVA/R 스캐프 폴드는 생체역학적 특성 덕분으로 유의미하게 향상된 세포 생존력과 증식으로 우월함을 입증했습니다. 비가교 콜라겐 스캐폴드는 생체적합함에도 불구하고, 4일과 7일에 나타나는 것으로 알 수 있듯이 최적의 세포-물질 상호작용에 필요한 구조적 완전성을 보여주지 못했습니다. 반면, EDC/NHS와 제니핀과 교차결합된 콜라겐 매트릭스는 연구 기간 동안 생세포 비율이 감소하여 세포독성 프로필에 대한 우려를 제기할 수 있습니다.

효소 연구량 프로필, 기계적 강도, 열 안정성, 분해 저항성을 포함한 우리의 종합 분석은 시험관 내 세포독성 평가와 병치하여 생의학 응용 분야를 위한 교차 콜라겐 매트릭스의 다면적 평가를 보여줍니다. Xcol_UVA/R은 균형 잡힌 프로필로 돋보입니다; 이 물질은 화학적으로 가교결합된 제품과 비교할 수 있는 열적 안정성과 분해 저항성을 보이며, 생리학적 조건에서도 구조적 완전성을 유지하면서도 견고한 세포 생존성과 유리한 세포-물질 상호작용을 지원합니다.

효소 소화 결과는 가교 결합 샘플의 분해 감소를 나타내며, 기계적 및 열적 특성 향상과 일치하여 가교 결합이 마트릭스 회복력을 강화하는 효과를 입증합니다. 그러나 inXcol_EDC/NHS와 Xcol_Genipin에서 관찰된 기계적 견고성과 낮은 분해성은 조직 재생에 필요한 미묘한 평형에 해가 될 수 있습니다. 이 매트릭스는 효소 분해가 제한적이고 열 저항성이 증가했지만, 이러한 내구성은 낮은 세포 생존율로 보아 자연 조직 재형성을 잠재적으로 방해할 수 있습니다.

조직공학 분야에서는 스캐프 폴드 분해가 새로운 조직 교합의 길을 열 것으로 예상되므로, 안정성과 분해성 사이에서 최적의 균형을 이루는 Xcol_UVA/R과 같은 재료가 선호됩니다. 이들은 장기적인 염증 반응을 유발하지 않고 세포 기능을 촉진하여 치유 결과를 향상시킵니다. 요약하자면, 가교결합 방식의 선택은 스캐폴드의 성능에 깊은 영향을 미치며, UVA/R 가교결합은 생체 적합하고 안정적이며 분해 가능한 스캐폴드를 만드는 유망한 접근법으로 부상하여 성공적인 조직공학 응용에 기여하고 있습니다.

2.4. 피하 임플란트의 조직학적 평가

콜라-겐의 뛰어난 생체 적합성과 골전도성은 뼈 이식 응용의 핵심이 됩니다. 하지만 역사적으로 그 효용은 생체역학적 안정성에 의해 제한되어 왔습니다. 혁신적인 UVA/R 가교결합 공정을 적용함으로써 이 한계를 성공적으로 해결하여 콜라겐 스캐프 폴드의 기계적 안정성을 훌륭하게 향상시켰습니다. 하이드록시아파타이트와 β-TCP와 같은 무기골 대체물(BS)의 통합은 장기적인 뼈 재형성에 필요한 기계적 지원을 제공하지만, 초기 세포 상호작용과 스캐프 폴드 분해성에 필수적인 ECM 구성 요소는 부족합니다.

따라서 UVA/R 가교 콜라겐 매트릭스와 BS를 갖춘 혁신적인 주입형 복합 스캐폴드는 초기 세포 참여와 지속 가능한 뼈 재형성을 최적화하도록 설계되었습니다. 이식된 비계의 피하 평가와 조직학적 분석을 통해 재료의 무결성과 반응 역학에 대한 미묘한 이해를 얻었습니다. 여기에는 조직 반응, 특히 면역 반응에 대한 심층 분석을 포함하며, 생체 적합성을 확인하고 향후 응용을 위한 중요한 통찰을 도출합니다. 이러한 체계적인 접근법은 우리가 설계된 모국과 생물학적 시스템 간의 상호작용을 탐구하려는 의지를 강조합니다.

2.4. 1. 조직 반응 분석

모밧의 펜타크롬 염색은 결합 조직의 다양한 구성 요소를 뚜렷하게 표시하여 조직학적 절편에서 구분을 돕는 다목적 조직학 기법입니다. 본 연구에서는 Movat의 펜타크롬 염색을 유튜브화하여 조직 절편 내 GAG와 콜라겐 분포를 시각적으로 구분하고 반정량적으로 분석하여, 조직 환경 내 이식된 비가교결합 콜라겐 및 UVA/R 가교 콜라겐 기반 스캐폴드(BS-Col 및 BS- Xcol_UVA/R)의 뚜렷한 거동을 밝혀냈습니다(그림 6A–C). 착상 후 10일째 되자, 두 그룹 모두 착상 침대 내에 콜라겐 모체  가 나타났습니다(그림 6B).

특히 BS-Xcol_UVA/R 그룹은 BS-Col 그룹에서 느슨하게 연관된 ma-trix와 달리 뼈 대체 표면에 현저히 밀착하는 모습을 보였으며, 이는 UVA/R 가교 과정에 의해 향상된 매트릭스 안정성이 부여되었음을 시사합니다. 정량적 분석은 이러한 결과를 더욱 뒷받침하며, BS-Xcol_UVA/R 이식 부위 내 콜라겐 함량이 BS-Col보다 더 높다는 것을 시사했다(그림 6C). 이는 가교결합이 매트릭스 무결성에 미치는 깊은 영향을 입증할 수 있다. 조직 형성이 진행됨에 따라 처음에는 비슷했던 글라이-코사미노글리칸(GAG) 수치가 시간이 지남에 따라 감소하는 결과를 보였고, 이는 지속적인 조직 반응, 세포 활동, 그리고 역동적인 기질 재형성 과정을 시사합니다.

30일째에 BS-Xcol_UVA/R 그룹은 콜라겐 함량이 눈에 띄게 유지되는 모습을 보였으며, 매트릭스가 뼈 대체 표면 주변에 남아 있었습니다. 이러한 지속적인 존재는 정량적 분석을 통해 검증되었으며, UVA/R 가교가 매트릭스 안정성에 미치는 지속적인 영향을 부각시켰습니다. (도표6C) 비계 내 조직이 성숙하여 양군 모두에서 혈관 분화가 증가한 것으로 입증됨. 그러나 뚜렷한 면역 프로필이 관찰되었는데; BS-Col 그룹은 대식세포와 다핵 거대세포의 유병률이 더 높았으며, 이는 비계 분해에 대한 지속적인 반응을 시사합니다.

2.4.2. 면역 반응 평가

피하 착상 부위의 면역 반응에 대한 조직학적 탐구는 숙주의 방어와 이식된 콜라겐 매트릭스 기반 복합체 간의 미묘한 상호작용을 밝혀냈습니다. 초기에는 10일째에 인플란트 주변에 염증성 CD11c 양성 대식세포가 두드러졌습니다.

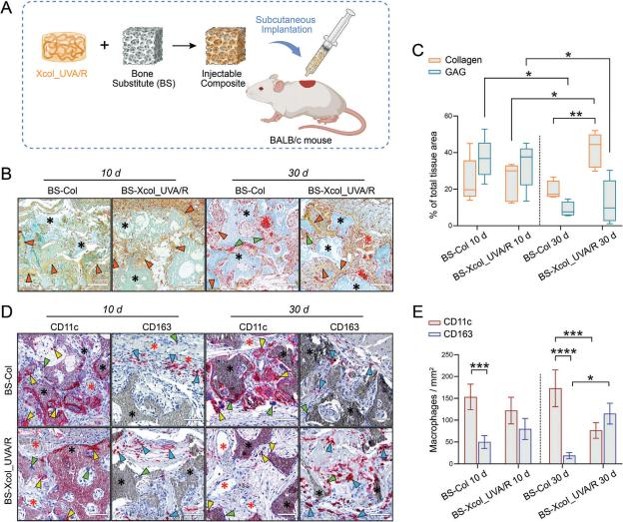

그림 6.  콜라겐 매트릭스 기반 재료에 대한 생체 내 조직 반응과 면역 반응: BS-Col 및 BS-Xcol_UVA/R. A) 콜라겐 매트릭스와 뼈 대체물(BS)으로 구성된 주입 복합 물질을 BALB/c 마우스에 피하 이식하는 도식적 그림.

B) Movat의 펜타크롬 염색을 사용하여 이식 후 10일과 30일째에 BS-Col 및 BS-Xcol_UVA/R 착상 부위의 대표적 조직학적 이미지. C) ImageJ를 이용한 색상 디컨볼루션 분석을 통한 Movat 펜타크롬 정량화. 노란-녹색 = 콜라겐, 녹색-파란색 = 글리코사미노글리칸(GAG). 전체 착색 면적의 백분율로 제시됩니다. D) 각 그룹의 착상 부위 내 염증성 (CD11c) 및 항염증성 대식세포(CD163) 아형의 대표성 면역조직화학적 영상. E) 각 그룹의 착상 부위 내 CD11c 양성 및 CD163 양성 대식세포 아형에 대한 조직형태측정(정량적) 분석(ImageJ 사용). 검은 별 = 뼈 대체물(BS), 빨간 별 = 새로 형성된 혈관, 주황 삼각형 = 콜라겐, 초록 삼각형 = 다핵 거대 세포, 노란 삼각형 = CD11c-양성 세포, 파란 삼각형 = CD163 양성 세포. 스케일 바 = 100 μm.

두 그룹 모두 말초에서 CD163 양성 항염증 대식세포가 더 적게 존재하였습니다(그림 6D). 정량적 평가(그림 6E)는 면역 지형을 더욱 구분했으며, BS-Col 그룹에서 M1 대식세포(CD11c- 양성)가 M2 대식세포(CD163 양성)보다 우세함을 보였으며, 세포 수는 각각 153.3± 29.0 세포/cm2, 50.0 ± 14.7 c2였습니다. 반면, BS-Xcol_UVA/R 그룹은 M1 대식세포 수가 적은 편(122.0 ± 30.5 세포/cm²)과 M2 대식세포 발생률이 더 높았다(79.9 ± 24.2 세포/cm²)로, 완화된 염증 촉진 반응을 시사한다.

30일째에는 대식세포 편극에 뚜렷한 변화가 관찰되었습니다. BS-Col 그룹은 임플란트 부근에서 강한 CD11c 발현(173.0 ± 42.1 세포/cm2)을 유지했으나, CD163 발현은 거의 없었습니다. 반면, BS-Xcol_UVA/R 그룹은 항염증 CD163 양성 대식세포가 눈에 띄게 증가했으며(23.9 세포/cm2 ± 115.0 개), CD11c 발현은 76.5 ± 17.9 세포/cm2로 재감소했으며, 이는 그림 6E에서 양적으로 확인할 수 있다. 이 변화는 BS-Xcol_UVA/R 그룹에서 항염증 표현형으로 크게 기울어졌음을 의미하며, BS-Col 그룹의 지속적인 염증 촉진 환경과는 현저히 달라졌다.

피하 임플란트의 조직학적 평가는 UVA/R 가교 연결이 생물학적 환경 내에서 콜라겐 매트릭스의 생체 안정성과 통합을 향상시키는 데 있어 효과적이라는 강력한 증거를 제시합니다.   초기 단계의 염증성 대식세포 존재가 BS-Xcol_UVA/R 그룹에서 항염증 프로필로 전환되는 것은 상처 치유와 임플란트 통합에 필수적인 급성 면역 반응을 의미합니다. UVA/R 치료 후 감소한 프로드-UCTS와 산화 티로신(DOPA) 가교 콜라겐의 존재는 항염증 효과에 시너지 효과를 기여할 가능성이 큽니다. 도파는 UVA/R 처리 후 티로신 함유 펩타이드에 포함된 산물 중 하나이기도 하며(그림 3B), 염증 완화에 중요한 역할을 하며, 콜라젠 스캐폴드의 생체 적합성을 향상시킬 가능성이 있습니다.

이는 조직공학 및 재생 의학에서 광화학적으로 교차결합된 생체재료에 대한 추가 연구의 길을 열어주며, 특히 임상 임플란트 통합 및 기능에서 통제된 면역 반응을 이해하고 활용하는 데 중점을 둡니다. 본 연구는 생체 적합성과 기계적 특성에 대한 포괄적인 통찰을 제공하는 반면, 향후 2차 고조화 발생(SHG) 분석을 통합하는 연구는 콜라-겐 섬유의 초구조적 변화에 대한 추가 이해를 제공하여 조직공학 및 재생 의학을 위한 광화학-교차 콜라겐 탐구를 풍부하게 할 수 있습니다.

최적화된 UVA/R 가교 공정은 콜라겐 스캐폴드와 BS 재료의 통합을 강화하여 골 이식에 매우 효과적인 솔루션을 만듭니다. 이 혁신적인 접근법은 생체역학적 안정성을 강화할 뿐만 아니라 복합재료의 생체적합성을 극대화하여 임상 응용에 적합합니다. 무기 마테리얼을 콜라겐 매트릭스에 포함함으로써, 성공적인 뼈 재생과 재형성에 핵심적인 내구성 있는 기계적 지지 필수 요소를 충족시킵니다. 무엇보다도, 우리 방법은 조직 공학의 핵심 요소인 초기 세포-스캐폴드 상호작용을 촉진하는 동시에 뼈 재생에 필수적인 기계적 지지를 제공합니다.

뼈 재생을 넘어 UVA/R 가교 콜라겐의 다재다능함은 다양한 응용 분야에 적용됩니다. 연골 수리의 기초 재료로서, 연골 부착과 증식을 지원하는 능력이 매우 중요할 수 있습니다. 상처 치유에서는 뛰어난 생체 적합성과 세포 이동에 적합한 환경이 조직 회복을 가속화합니다.

혈관 조직 공학을 위해 스비폴드는 기능적인 혈관 형성에 필수적인 내피근과 평활근 세포 성장을 지원합니다.  신경 재생에서는 이 비계가 신경돌의 성장을 안내하여 신경 손상 복구에 유망한 길을 제공합니다. 또한, 이 물질의 맞춤형 분해 속도와 다양한 생리활성 물질과의 호환성 덕분에 표적 약물 전달 및 통제 방출 시스템에 탁월한 후보가 됩니다.

임상 환경에서 이 물질들의 잠재력을 최대한 활용하려면 그 기전을 깊이 이해하는 것이 필수적입니다. 첨단 영상 및 분광 기술이 이 탐구에서 중요한 역할을 하며, 스캐폴드가 생물 조직과 상호작용하고 세포 행동에 미치는 영향에 대한 통찰을 제공할 것입니다. 이러한 심화된 이해는 다양한 재생 의학 응용 분야의 특정 요구에 맞춘 재료를 맞춤화하는 데 매우 중요하며, 조직 복구와 재생에 최적화된 결과를 보장합니다.

3. 결론과 전망

콜라겐 분자의 복잡성과 신비로운 UVA/리보플라빈(UVA/R) 광화학 가교 과정 사이의 복잡한 상호작용은 우리 연구가 능숙하게 풀어낸 매혹적인 수수께끼입니다. 6가지 전략적으로 선택된 합성 펩타이드를 이용한 콜라겐의 가교 메커니즘에 대한 종합 연구는 놀라운 결과를 얻었습니다.  HPLC, LC-MS는 아미노산 중 타이로신이 선호되는 경향을 지속적으로 밝혀내며, 이는 특히 안과에서 널리 사용되는 UVA/R 가교 결합 기술에 대한 이해를 크게 발전시켰습니다.

티로신의 선정적 표적은 자외선에 의해 유도된 콜라겐 안정화에 관여하는 특정 분자 경로에 대해 밝혀줍니다. 우리의 연구 결과는 자외선 유도 가교결합에서 티로신의 역할을 강조하며, 티로신의 페놀 그룹이 광활성화에 취약하다는 점도 알려져 있어 인공 또는 기능성 생체재료의 공학적 전략 가능성을 제시합니다. UVA/R 가교 메커니즘을 밝혀낸 것 외에도, 이 결과는 콜라겐 기반 생체재료 설계 및 평가에서 티로신이 중요한 역할을 한다는 점을 보여주며, 특히 티로신 우위 가교결합으로 인해 화학적으로 변형된 기존 재료에 대한 재평가를 촉진하여 신청자와 규제 기관 모두에게 중요한 질문을 제기합니다.

본 연구에서 제시된 접근법은 또한 UVA 가교결합 기법의 재평가 및 최적화의 필요성을 주장하며, 정의된 티로신 잔기가 반응에 개입하는 등 반응의 제어성을 극대화하는 데 중점을 둡니다. 잠재적인 교차 연결 부위를 반영하는 합성 펩타이드 개발을 통해, 우리는 특히 기계적 특성 증강에 필수적인 비나선형 영역에 위치한 티로신 잔기가 교차 결합 메커니즘에 미치는 중요한 영향을 밝혀냈습니다. BALB/c 마우스를 대상으로 한 생체 내 연구는 UVA/R 교차 콜라겐의 생체 적합성과 기능적 효능을 입증하여, 치료용 생체재료로서 우수한 잠재력을 입증했습니다.

우시 퍼퍼 제약유한회사

주요 제품

팔미토일에탄알마이드(PEA) 마이크로 (CAS 544-31-0)

스페르미딘 트리하이드로클로라이드 (CAS 334-50-9)

프테로스틸벤(CAS 537-42-8)

루테올린 (CAS 491-70-3)

보글리보스 (CAS 83480-29-9) JP GMP

Mailbox:wuxifurther@gmail.com

왓츠앱 :+86 18036885286
