제품 세부 정보

분석: 98%

형식: 분말

색상 흰색

패키지: 1g, 10g, 100g, 1000g

저장 온도 -20°C

결제 및 배송 조건

최소 주문 수량: 제한 없이 고객의 수요를 높인다

가격: 20달러/g

포장 세부 사항: 섬유 드럼 50cm ▲ 60cm ▲ 50cm ziplock 봉지 1kg, 5kg 등

납품 기간: 4-8일 또는 1개월 이내

지불 조건: L/C, T/T, 웨스턴 유니언

공급 능력: 30kg/월

제품 설명

피부 충전제로 주사할 수 있는 히알루론산-폴리디옥시리보뉴클레오타이드(HA-PDRN) 교체 분말

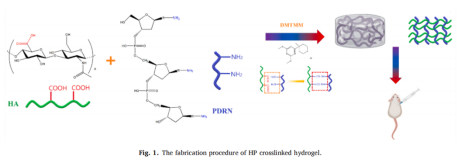

ha-pdrn의 카복실기와 pdrn의 아미노기간의 공가 상호작용을 통해 ha-pdrn의 교체 하이드로젤을 만들어 점탄성, 외관, 수화성, 분해, 주사성, 생물 적합성 등의 바람직한 특성을 만들었다. 쥐의 체내 연구에 따르면, 이 하이드로젤은 24주 이상 부피를 유지하고, 염증을 줄이고 콜라겐 합성을 강화하며, 내구성, 안전성, 지지성을 보여준다(그림 1.).

ha, PDRN, hp 하이드로겔의 조합 스펙트럼은 그림 2c에 요약되어 있다. hp 하이드로 젤 스펙트럼에서 아미드 i, 아미드 ii, 아미드 iii 밴드에서 주요 변화가 관찰된다. 이 밴드들은 각각 c=o 확장 진동, -conh-결합 진동, c-n결합 진동에 할당되어 있으며, 각각 1615, 1540, 1250 cm-1 정도에 나타난다. hp 하이드로 젤에서 아미드 i 피크의 흡수 강도는 ha에 비해 감소하여 카복실기가 아미드 합성에 참여한다는 것을 제시한다. 마찬가지로, 아미드 결합의 형성으로 인해 pdrn에서의 -nh2 기의 흡수 강도도 hp 하이드로 젤에서도 약해진다. 또한, 아미드 ii 및 아미드 iii 피크의 증가는 hp 하이드로 젤에서 -conh-의 합성과 연결된다. 이러한 결과는 ha의 카복실기와 pdrn의 아미노기 사이에 아미드 밴드의 형성이 교체 hp 하이드로젤의 제조를 위한 것이라는 것을 확인한다(그림 2.).

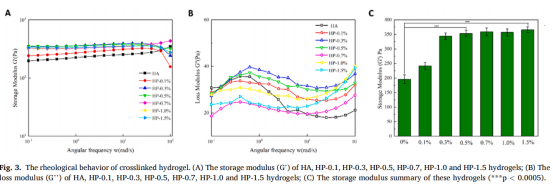

그림 3과 같이 변형 제어 유동계를 사용하여 교체 hp 하이드로겔의 유동학적 행동을 조사한다. 순수 ha 교체 하이드로겔에 비해 hp 하이드로겔의 저장 계수가 현저하게 증가했다는 것을 보여주는데, 이는 pdrn의 존재로 인해 반상호 관통되는 고분자 네트워크를 형성할 수 있다.

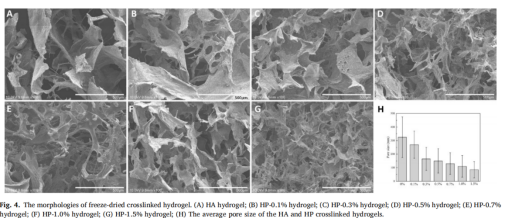

SEM 이미지를 이용하여 냉동된 교체 하이드로 젤의 형태를 검사하여, 그림 4와 같이 모든 샘플에서 상호 연결된 다공성 네트워크 구조가 나타났다. 이 다공성 네트워크는 세포의 침투를 용이하게 하고, 상주 섬유 세포의 활성을 촉진하고 ecm 재생 경로를 자극하는 스탠드로서 작용한다. 교체 hp 하이드로 젤의 공공 구조는 순수 ha 하이드로 젤보다 밀도가 높다. pdrn 농도가 0.1%에서 1.5%로 증가함에 따라 hp 하이드로젤의 평균 공극은 270±100μm에서 85±70μm로 감소하여 더 높은 교체 밀도를 반영한다.

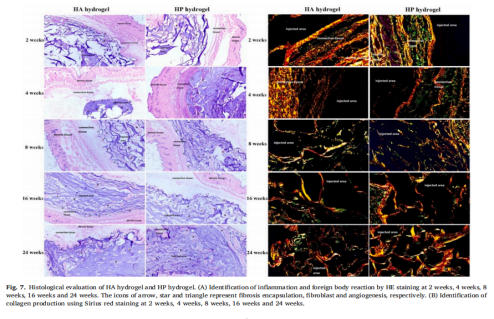

그림 7b는 주사 후 ha와 hp 교체 하이드로겔의 시리우스 빨간색 염색을 보여주며, 편광 현미경 아래에서 i형 콜라겐과 ii형 콜라겐은 각각 밝은 노란색과 녹색으로 나타난다. 이식 2주 후, I형 콜라겐은 이식된 hp 하이드로젤과 결합 조직 사이의 계면에서 두꺼워졌다. 4주 후, 적은 양의 콜라겐이 생성되어 이식물 하이드로젤의 주변을 관통하여 유형과 유형의 유형과 유형의 유형의 유형을 볼 수 있다. 8주가 되면 이식 영역 주변의 콜라겐이 증가하여 ii형 콜라겐의 비율이 i형 콜라겐보다 높다. ha 순수 교체 하이드로 젤은 8주의 이식 기간 동안 비슷한 행동을 보였다. 그러나 주사 후 16주에 차이가 나타났고, hp 하이드로젤 내부의 콜라겐 섬유 묶음의 수가 증가하고, 팽창하고, 두꺼워졌다. 대조적으로, ha 하이드로 젤은 콜라겐의 질이 약간 향상되었고, ii형 콜라겐의 비율이 i형 콜라겐보다 높았다. 24주가 되면 hp 하이드로젤은 ha 하이드로젤보다 더 많은 콜라겐을 함유하고 있으며, 콜라겐 섬유 묶음이 두껍고, i 유형 콜라겐의 비율이 높다.

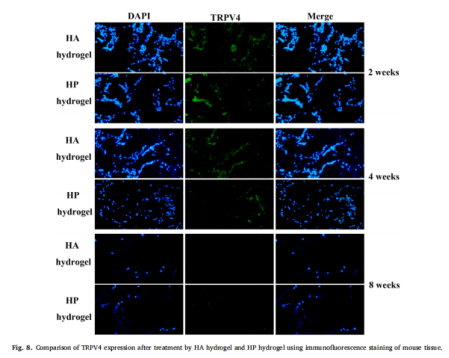

trpv4는 화학적, 물리적 자극에 의해 유발되는 혈질막 내의 칼슘이 투과되는 양이온 채널이다. 피부가 자극되면 기질 금속 프로테아제(MMPs)와 염증 세포인자의 발현이 상승할 수 있다. mmps 수준의 증가는 피부의 콜라겐과 탄성 섬유를 분해하여 피부 노화를 촉진한다. 이 작업에서는 ha와 hp 교체 하이드로겔의 trpv4 발현이 시간이 지남에 따라 하락하여 8주 후에 녹색 염색이 눈에 띄지 않는다(그림 8). hp 크로스링크 하이드로젤은 신경 자극 수용체인 trpv4 단백질의 발현을 감소시키는 hp 크로스링크 하이드로젤에 비해 pdrn의 포함은 자극을 감소시키고 mmp와 염증 세포인자의 발현을 감소시키며, hp 하이드로젤이 피부 노화를 더 효과적으로 억제한다는 것을 보여준다.

요약하자면, hp-0.5%의 하이드로젤은 hp-0.5%의 하이드로젤의 교착 정도를 ha와 pdrn의 농도를 변화시켜 조절할 수 있으며, 추가 응용을 위한 최적의 충전재로 확정된다. 체외 실험은 적절한 외관, pH, 침투성, 점탄성, 생분해성, 주입력에 기초하여 피부 충전제로서의 적합성을 검증했다. 체내 연구는 hp 하이드로젤이 간단한 주사 방법을 통해 피부의 젊음을 위해 부피 증대를 효과적으로 촉진한다는 것을 증명했다. 이러한 결과는 hp 카복실기와 pdrn 아미노기의 공가연결을 통해 제조된 hp 하이드로젤이 효과적인 피부 충전제로 사용될 가능성이 있음을 보여준다.

우시진일제약유한공사

주요 제품

팔미토일에탄올아미드(완두콩) 마이크로(CAS 544-31-0)

삼염산스퍼미딘(CAS 334-50-9)

플테로스틸벤(CAS 537-42-8)

루테올린 (CAS 491-70-3)

Voglibose (CAS 83480-29-9) JP GMP

사서함: wuxifurther@gmail.com

Whatsapp: +86 18036885286
